Kirjeldus

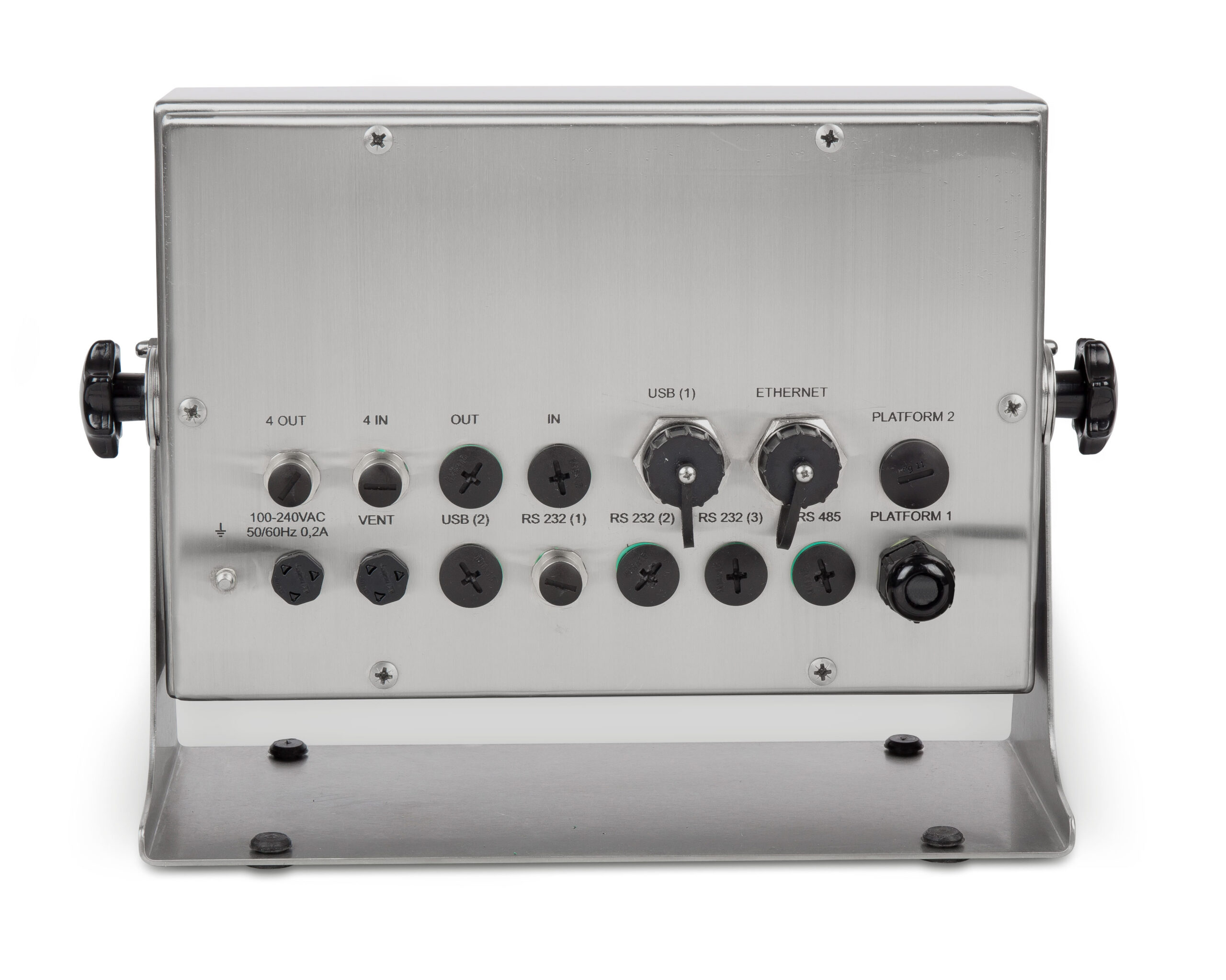

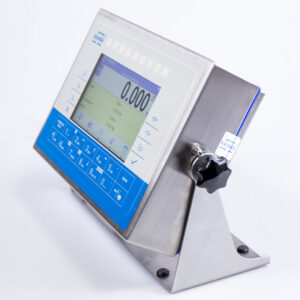

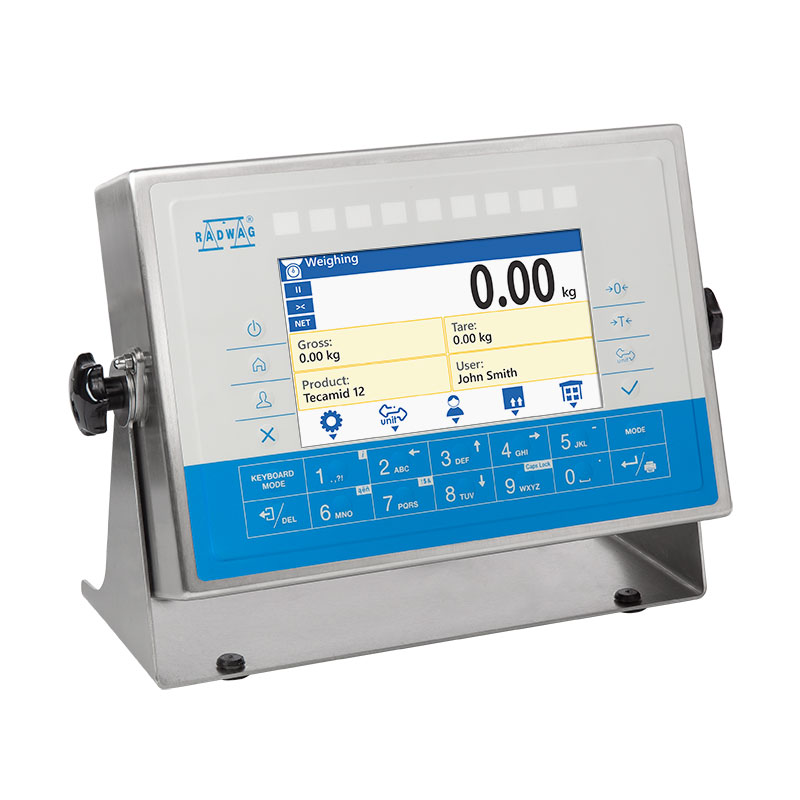

Radwag PUE HX7 – terminal on varustatud 7-tollise värvilise LCD-ekraani ja membraanklaviatuuriga. Lihtne kasutamine, selge menüü ja intuitiivne teabe paigutus ekraanil tagavad mugava töökorralduse. Hermeetilised kommunikatsiooniliideste pistikud asuvad korpuse tagaküljel. Stabiilne paigalduskronstein võimaldab terminali kinnitada kas tasasele horisontaalsele pinnale või seinale. Seadme kallet saab lihtsalt reguleerida. Korpus on valmistatud AISI 304 roostevabast terasest, mis tagab kõrge kaitsetaseme: IP66 / IP68.
Terminali põhimudel toetab ühte analoogkaalumisplatvormi. Täiendava kaalumismooduli paigaldamise võimalus võimaldab toetada kahte kaalumisplatvormi.
Dioodid
Dioodribagraafik asub tööpaneeli ülaosas ja koosneb 9-st punasest ja rohelisest dioodiväljast. Terminalil on 3 töörežiimi: ‘lineaarne’, ‘kaalumisläve signaalimine’ ja ‘kontrollkaalumine’.
Dioodribagraafik suurendab oluliselt töö mugavust toiduainetööstuses tükitöö ajal, kui on oluline toote massi kõrvalekalde kiire ja üheselt mõistetav esitamine võrreldes deklareeritud miinimum- ja maksimumväärtustega.
Kommunikatsiooniliidesed
Terminal on varustatud järgmiste liidestega: RS 232, RS 485, USB, Ethernet, digitaalsed sisendid/väljundid ja analoogväljund.
See võimaldab ühendust erinevate välisseadmetega, nagu vöötkoodilugejad, printerid, välised ekraanid, juhtnupud, signaaltornid, muud juhtimis-/signaaliseadmed, automaatprotsesside juhtimissüsteemid ja kõrgemad IT-süsteemid.
Ühendus on võimalik tänu rakendatud ja keerulisele märgipõhisele kommunikatsiooniprotokollile.
Tulevikus laiendatakse liideste valikut Profibus- ja Profinet-tugedega. Lisaks rakendatakse Modbus RTU ja TCP protokollid.
PUE HX7 eriversioon, mis töötab ZR-03/2 puhvertoiteallikaga
Terminal saab töötada ka juhul, kui puudub juurdepääs toiteallikale, tänu spetsiaalsele disainile, mis kasutab välist puhvertoiteallikat ZR-03.
See eridisain tähendab standardses PUE HX7 terminalis muudatuste tegemist, et kohandada see puhvertoiteallika ZR-03/2 abil töötamiseks.
ZR-03/2 komplekt sisaldab pingemuundurit ja akupanka, mis tagavad katkematu toite ka voolukatkestuse korral.
Eritöötlusega PUE HX7 kaaluterminalil on 12-24V DC toitepistik, millele saab ühendada ZR-03/2 puhvertoiteallika. Terminali saab toita ainult ZR-03/2 puhvertoiteallikast, mitte 110-230V AC vooluvõrgust ega sisemisest akust.
Akupanga laadimine:
Akupanka saab laadida välise laadijaga, kuid ainult pärast terminalist lahtiühendamist. Akupank töötab ühe patareide komplektiga, samal ajal kui teine komplekt on laadimisrežiimis.
HX7 terminali maksimaalne tööaeg on 20 tundi, keskmine tööaeg on 12 tundi. Tööaeg sõltub ühendatud perifeerseadmete arvust ja terminali energiatarbimisest.
