Kirjeldus
HX5.EX terminal vastab ATEX direktiivi nõuetele.
Terminal on mõeldud kasutamiseks keskkondades, kus esineb plahvatusohtlikke gaase ja tolmu, ning seda saab paigutada tsoonidesse: 1/21 ja 2/22. Standardversioonis on terminal varustatud 2 seeria sisseehitatud ohutute RS232 kommunikatsiooniliidestega ja ühe sisseehitatud ohutu RS485 kommunikatsiooniliidesega, mis võimaldavad suhtlust ohtlike keskkondade jaoks mõeldud seadmetega. Digitaalsisendite/-väljundite lisamine laiendab terminaliga ühilduvate instrumentide valikut, sealhulgas robotielemente, mis vastavad ATEX direktiivi nõuetele. Nõudlikumatele kasutajatele on RADWAG välja töötanud IM01.EX mooduli, mis paigaldatakse ohutusse piirkonda ja laiendab ühendusvõimalusi: Ethernet, USB, 4-20mA/0-10V analoogväljundid, Profibus DP ja täiendavad digitaalsisendid/-väljundid. See võimaldab terminalil suhelda välisseadmetega nagu vöötkoodilugejad, printerid, välised ekraanid, juhtnupud, signaaltornid ja muud juhtimis-/signaaliseadmed, automaatprotsesside juhtimissüsteemid ning ülemised IT-süsteemid.
Mudelid
HX5.EX terminalil on 4 erinevat mudelit:
- PUE HX5.EX-1: 2 × RS232, RS485 – standardversioon.
- PUE HX5.EX-2: standardversioon + 4 sisendit (4IN) / 4 väljundit (4OUT).
- PUE HX5.EX-3: standardversioon + 4 sisendit (4IN).
- PUE HX5.EX-4: standardversioon + 4 väljundit (4OUT).
Erinevad mudelid pakuvad paindlikke ühendusvõimalusi vastavalt vajadusele.

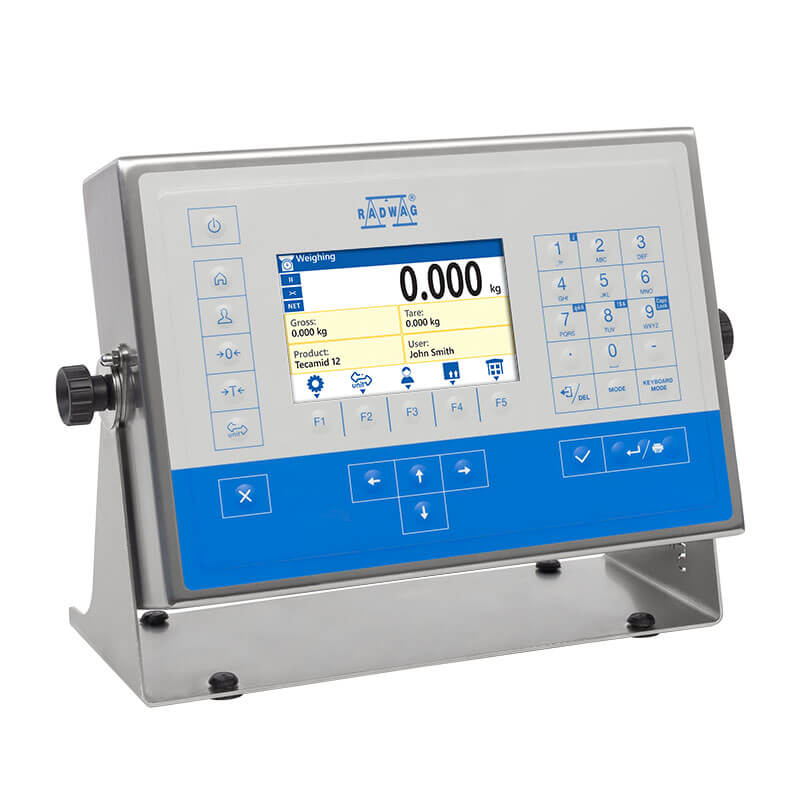

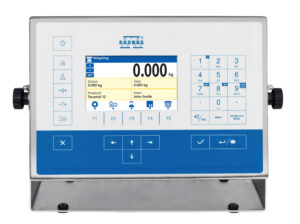

Korpus on valmistatud AISI 304 roostevabast terasest, mis tagab kõrge kaitsetaseme: IP66/IP68 (kuni 1,5 meetri sügavusel vee all). Terminalil on 5-tolline värviline LCD-ekraan, mis on kaetud polükarbonaadiga, pakkudes kaitset löökide vastu, ning membraanklaviatuur. Lihtne kasutamine, selge menüü ja intuitiivne teabe paigutus ekraanil tagavad mugava kasutuskogemuse. Hermeetilised ohutud liidesepistikud asuvad korpuse tagaküljel. Stabiilne kinnitus võimaldab terminali paigaldada kas tasasele horisontaalsele pinnale või seinale. Seadme kallet saab lihtsalt kohandada, tagades optimaalse vaatenurga. Terminali disain ühendab vastupidavuse ja kasutusmugavuse, sobides hästi karmidesse tööstuskeskkondadesse.
Toiteallikas
PUE HX5.EX terminali saab ühendada vooluvõrku ainult RADWAG-i poolt toodetud sertifitseeritud ohutu toiteallikaga.
PM01.EX-1 toiteallikas, mis on mõeldud kasutamiseks ohtlikus piirkonnas:
- Tsoonid 1 ja 2, kus on plahvatusoht õhu ja auru, udu või gaasi segu tõttu, mis kuulub plahvatusgruppi IIC, IIB ja IIA ning temperatuuriklassi T1, T2, T3, T4.
- Tsoonid 21 ja 22, kus on plahvatusoht õhu ja tolmu, süttivate kiudude või lenduvate kütuste segu tõttu, mis kuulub plahvatusgruppi IIIC, IIIB ja IIIA.
PM01.EX-2 toiteallikas, mis on mõeldud kasutamiseks ohutus piirkonnas, varustatud ohutute vooluringidega, mida võib paigutada:
- Tsoonid 1 ja 2, kus on plahvatusoht õhu ja auru, udu või gaasi segu tõttu, mis kuulub plahvatusgruppi IIC, IIB ja IIA ning temperatuuriklassi T1, T2, T3, T4.
- Tsoonid 21 ja 22, kus on plahvatusoht õhu ja tolmu, süttivate kiudude või lenduvate kütuste segu tõttu, mis kuulub plahvatusgruppi IIIC, IIIB ja IIIA.
Need toiteallikad tagavad ohutu ja katkematu töö plahvatusohtlikes keskkondades, järgides kehtivaid ohutusnõudeid.
